Cấu tạo hệ thống phanh xe nâng

Phanh là hệ thống an toàn cực kỳ quan trọng trên xe nâng . Có 2 loại phanh được sử dụng trên xe nâng là phanh tang trống và phanh dầu thủy lực .

Loại phổ biến và hay được sử dụng nhất là phanh tang trống vì thiết kế đơn giản , dễ sửa chữa , độ tin cậy cao .

Chúng ta cùng tìm hiểu về cấu tạo loại phanh tang trống này nhé .

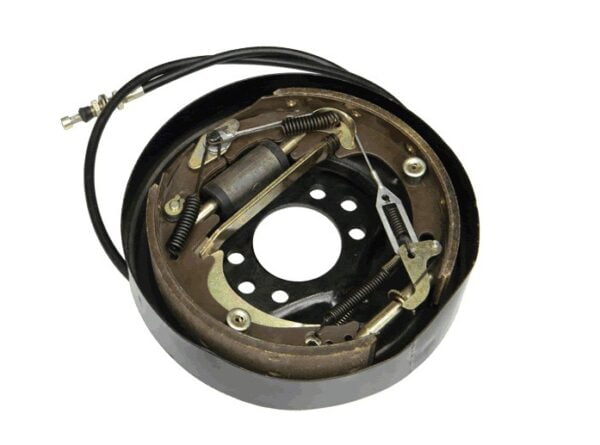

Cấu tạo hệ thống phanh tang trống trên xe nâng

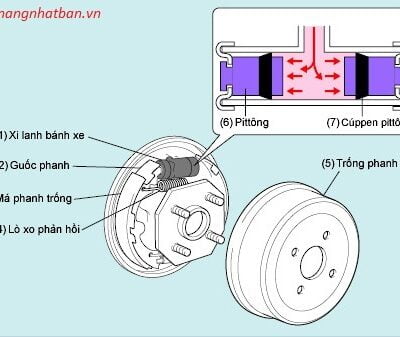

Qua hình ảnh cấu tạo phanh tang trống , có thể thấy các bộ phận chính của phanh tang trống gồm :

Xy lanh phanh , guốc phanh , má phanh , lò xo , trống phanh ( tăng bua ) , pít tông phanh ( piston ) , cúp ben .

Đây là cấu tạo hệ thống phanh phía dưới bánh xe . Ngoài ra , để điều khiển dầu thủy lực thì còn có :

-Bàn đạp chân phanh , tay phanh

-Ống dẫn dầu

-Bình chứa dầu phanh

-Tổng phanh

-Dây phanh

Cách hệ thống phanh xe nâng hoạt động

Khi người vận hành đạp phanh , dầu phanh được đẩy xuống tổng phanh , phân bổ qua hệ thống ống dẫn xuống 2 xy lanh phanh ở dưới bánh xe . Khi này , dưới lực ép do dầu thủy lực tạo ra , 2 piston phanh được đẩy ra , tạo lực ép đẩy 2 má phanh ép chặt vào trống phanh ( trống phanh được lắp cố định với trục bánh xe ) . Khi này , dưới lực ép của má phanh , trống phanh sẽ được hãm lại , không quay nữa . Do được bắt cố định với trục bánh xe , nên trục và bánh xe cũng được hãm lại . Khi này , xe đã được phanh .

Các hư hỏng thường gặp của hệ thống phanh xe nâng và nguyên nhân

1. Lực phanh không đủ , nguyên nhân là do :

Má phanh mòn

Dầu phanh kém chất lượng

Thiếu dầu phanh

Có không khí trong hệ thống dầu phanh ( e dầu )

Tổng phanh kém

Phanh bị bẩn, hỏng

2. Phanh bị kêu , nguyên nhân là do :

Má phanh

Mang má phanh

Có vật lạ lọt vào phanh

Má phanh bị biến dạng

Má phanh, tăng bua mòn

3. Bó phanh , nguyên nhân là do :

– Xy lanh phanh kém , không có khả năng hồi lại

– Cúp ben

– Thanh điều chỉnh đẩy sai

– Thanh đẩy không thể điều chỉnh

4. Phanh không ăn

– Xy lanh phanh ,tổng phanh

– Má phanh , thanh điều chỉnh .

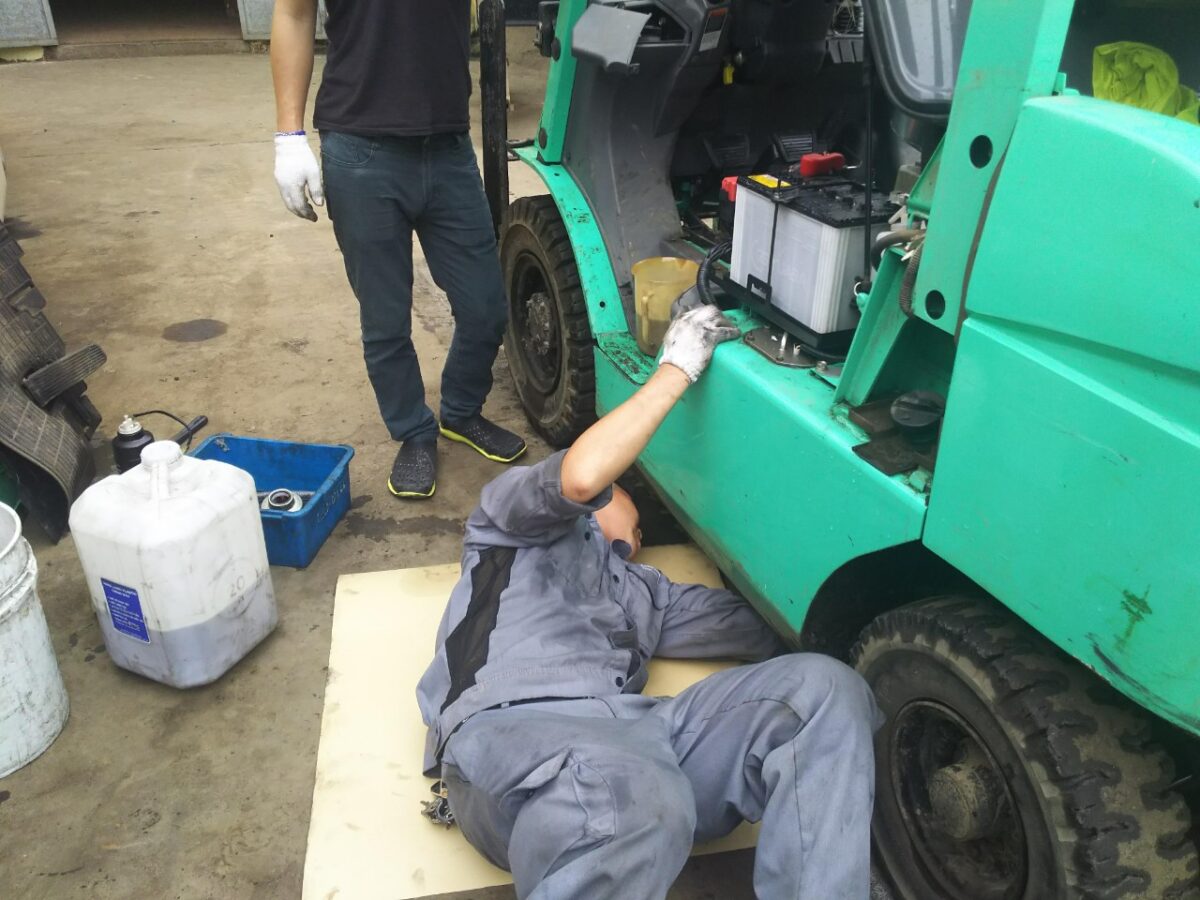

Ngoài ra , chúng tôi cung cấp dịch vụ sửa chữa và phụ tùng tất cả các dòng xe nâng Nhật Bản như Komatsu , Toyota, Mitsubishi , TCM , Nissan ,Sumitomo …
